电缆桥架有哪些结构？陕西电缆桥架厂家|西安配电柜

在美观、实用性俱全的基础上，设计出的几种关于电缆的结构方式，不仅满足了各种情况下的铺设要求，也在很多工艺上有了更加需求化的设计，下面就电缆桥架的几种结构方式来介绍下。

1、梯级式电缆桥架

性梯级式电缆桥架是根据国内外的相关资料而进行设计改造的，优点在于它的重量轻、成本还低、造型上别具一格、安装时候方便，另外这种桥架方式还有很好的透气性和散热性。通常都被用在直径较大的电缆的敷设上面，适合高、低压动力电缆的敷设上面。

2、托盘式电缆桥架

电缆桥架的五种结构方式

主要用在石油、化工、轻工、电讯等方面上，同样的它的重量轻，另外它的载荷大，造型上也算是美观的，重要的是结构简单，安装时候很方便，很适合控制电缆的敷设上面。

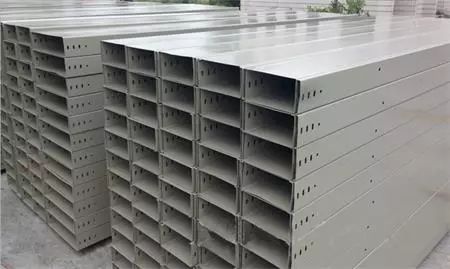

3、槽式电缆桥架

这是一种全封闭型的桥架方式，经常用在敷设计算机电缆、通信电缆、热电偶电缆和其它一些高灵敏系统的控制电缆上。在对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护上都有较好的效果。

4、大跨距电缆桥架

与铁制桥架相比有使用寿命长的好处，安装方便且成本也较低。另外这种方式的桥架上切割和维护都相对较为方便。

5、组合式电缆桥架

电缆桥架的五种结构方式

这是一种新型桥架方式，具有结构十分的简单、安装也很方便、形式新颖等特点。组合式电缆的桥架只要采用宽100mm,150mm,200mm的三种基型就可以组成需要尺寸的电缆类的桥架。它不需要生产弯道、三通等这样的配件就能完成现场安装时任意的转向。这种方式即方便了工程设计，又方便了生产后的运输工作，而且还方便了安装施工时候的便捷，目前这类桥架方式是最理想的产品。

大概上电缆桥架主要就是以上一些桥架方式，注意的是电缆类的桥架工程相对较为高密度和精细化，所以选择桥架方式时需要根据具体的情况进行研究，可以选择一种桥架方式，也可以选择几种方式相互调节。
