高低压成套配电柜安装时需要注意什么？陕西电缆桥架|西安配电柜

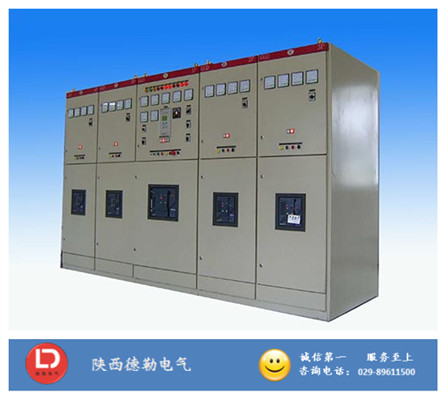

高低压成套配电柜用途广泛，主要适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。它的安装施工注意事项如下：

1）柜安装：应按施工图的布置，将高低压成套配电柜按照顺序逐一就位在基础型钢上。单独柜进行柜面和侧面的垂直度的调整可用加垫铁的方法解决，但不可超过三片，并焊接牢固。成列柜各台就位后，应对柜的水平度及盘面偏差进行调整，应调整到符合施工规范的规定。

2）挂墙式的配电柜可采用膨胀螺栓固定在墙上，但空心砖或砌块墙上要预埋燕尾螺栓或采用对拉螺栓进行固定。3）安装配电柜应预埋套箱，安装后面板应与墙面平。

4）柜调整结束后，应用螺栓将柜体与基础型钢进行紧固。

5）柜接地：每台柜单独与基础型钢连接，可采用铜线将柜内PE排与接地螺栓可靠联结，并必须加弹簧垫圈进行防松处理。  每扇柜门应分别用铜编织线与PE排可靠联结。

6）柜顶与母线进行连接，注意应采用母线配套扳手按照要求进行紧固，接触面应涂中性凡士林。柜间母排连接时应注意母排是否距离其他器件或壳体太近，并注意相位正确。

7）控制回路检查：应检查线路是否因运输等因素而松脱，并逐一进行紧固，电器元件是否损坏。原则上柜控制线路在出厂时就进行了校验，不应对柜内线路私自进行调整，发现问题应与供应商联系。

8）控制线校线后，将每根芯线煨成圆圈，用镀锌螺丝、眼圈、弹簧垫连接在每个端子板上。端子板每侧一般一个端子压一根线，最多不能超过两根，并且两根线间加眼圈。多股线应涮锡，不准有断股。
