什么是电路的主回路？什么是控制回路？它们之间有什么区别？

经常有初学电工的朋友问我什么是主回路？什么是控制回路？它们之间有什么区别？又有什么联系？那么咱们在这里就彻底搞明白这个问题。
以自保电路为例：

自保电路

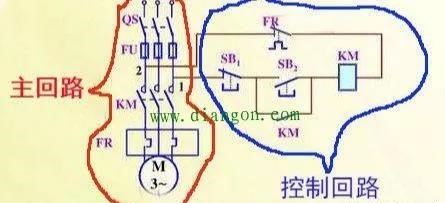

红圈内的就是自保电路的主回路，篮圈内就是控制回路。

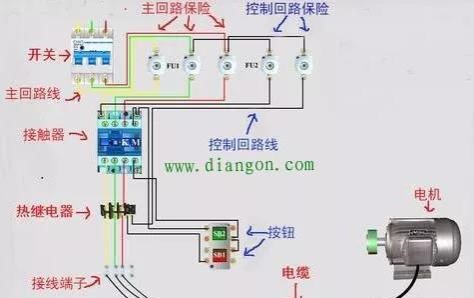

下面是实物图：

主回路包括：开关、主回路保险、主回路线（黄、绿、红）、接触器（主触点）、热继电器（主端子）、控接线端子、电缆、电机。
控制回路包括：控制回路保险、控制回路线（黑色）、按钮、接触器辅助触点和线圈、热继电器辅助触点。
电路当中，要想让电机转动，就必须给电机接线柱通入三相交流电，如图所示，合上电源开关，三相交流电通过黄绿红三根主回路线流经主回路保险、接触器主触点、热继电器主端子、接线端子、电缆、最后到电机接线柱，只要接触器吸合，接通，电机就会转动，接触器释放，电机就停止，这就是主回路。但接触器怎么才能吸合呢？www.diangon.com就需要控制回路控制接触器，控制回路给接触器线圈通电，接触器就吸合，断电就释放。控制电流通过控制保险，黑色控制线、按钮、热继电器辅助触点、接触器辅助触点、到接触器线圈，按下启动按钮，接触器线圈通电，吸合，主触点闭合，控制主回路接通。按下停止按钮，接触器线圈断电，释放，主触点断开，主回路断电。这就是主回路和控制回路的关系。
但是，也不能单纯的说控制回路控制主回路的。因为从图中也可以看出，主回路也会控制控制回路。比如，电机堵转，主回路中电流过大，超过热继电器整定值，热继电器就会动作，辅助触点断开，控制回路就会断电。所以，主回路和控制回路相互控制、相互制约。希望您通过这个例子可以搞清楚主回路和控制回路。
