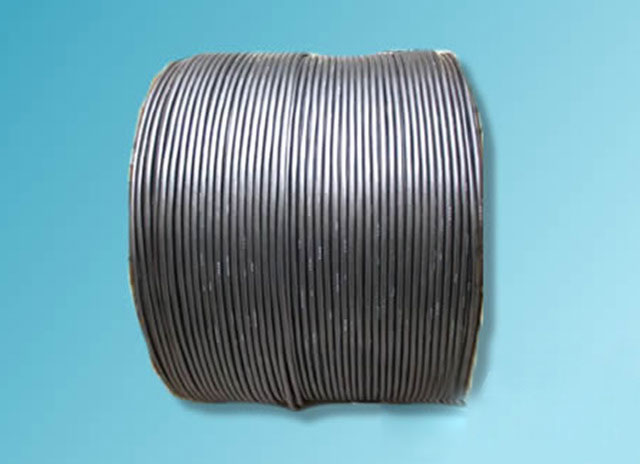

1KV|JKLYJ-西安电线电缆厂
品 牌:
型 号:JKLYJ
额定电压:1KV 10KV 35KV
一、JKLYJ架空线介绍:
JKLYJ架空导线 本产品适用于交流额定电压10(12)KV的架空电力线路用铜芯、铝芯交联聚乙烯绝缘架空电缆。 所谓架空线是相对电缆说的,就是由杆塔将导线架设在一定高度传输电能的线路。对于高压输配电网架空线的对地绝缘一般是靠空气的,之前的配电线路(10kV一下除380V)一般也采用裸导线,但由于市区配电环境复杂,常常发生短路接地及雷击线路的情况,导致供电可靠性降低,所以目前一般10kV以下架空线路都采用绝缘导线(即导线外层包裹绝缘层),这就是所谓的绝缘架空线。
二、JKLYJ架空线使用要求:
聚氯乙烯(PVC)、聚乙烯(PE)绝缘应不超过70℃;
交联聚乙烯(XLPE)绝缘应不超过90℃。
短路时(最长持续时间不超过5秒)电缆导体的最高温度;
聚氯乙烯绝缘不超过160℃;
聚乙烯绝缘不超过150℃;
交联聚乙烯绝缘不超过250℃。
电缆敷设温度不应不低于-20℃。
电缆的允许弯曲半径:
1KV电缆
电缆外径D<25mm……4D;
电缆外径D≥25mm……6D.
10KV电缆
单芯电缆20(D+d)±0.5%。
多芯电缆15(D+d) 0.5%。
式中:D-----电缆的实际外径(mm);
d-------导体的实际外径(mm)。
三、JKLYJ架空线的应用:
架空绝缘电缆主要应用于城市和林区电网改造中,该产品结构简单,使用安全,具有优良的机械、物理性能和电气性能。耐电痕、耐沿面放电、耐大气性能优良。同时架空电缆用于市郊长距离送电时,电缆电感值很低,线路压降小,不要增加升压措施,有很高的经济效益。
