西安配电柜厂告诉您MNS的知识

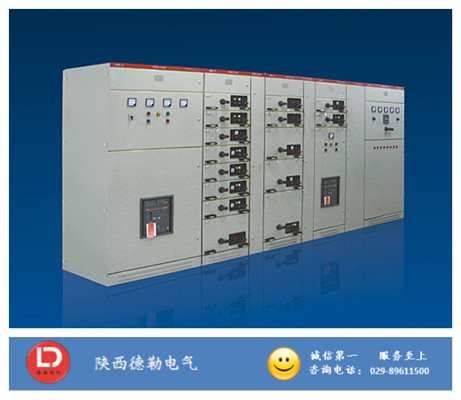

1、概述
本装置是一种用标准模件由工厂组装的组合式低压开关柜，（以下简称装置），本装置适用于交流50~60Hz、额定工作电压660V及以下的供电系统，用于发电、输电、配电、电能转换和电能消耗设备的控制。
本装置符合IEC439、VDE660第五部分和GB7251.1-1997《低压开关成套设备》或JB/T9661-1999《低压抽出式成套开关设备》等标准。
2．使用环境条件
环境温度:＋40℃～－5℃，并且24h内其平均温度不高于+35℃
海拔高度：2000m。
空气相对湿度:在最高温度为+40℃时不超过50％.
在较低气温时允许有较高的相对湿度,例如＋20℃时为
90％，但应考虑到温度变化，有可能会偶然地产生适度的凝
露。
本装置适用于以下温度的运输和储存过程：-25℃至+55℃的范围之间，在短时间内（不超过24h）可达+70℃，在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常的条件下应能正常工作。
如果上述使用条件不能满足时，应由用户和制造厂协商解决。
当本装置使用于海上石油钻采平台和核电站时，应另行签定技术协议。
3．基本参数
|
序号
|
名 称
|
单位
|
数 据
|
|
1
|
额定绝缘电压
|
V
|
660
|
|
2
|
额定工作电压
|
V
|
380，660
|
|
3
|
主母线最大工作电流
|
A
|
5500（IP00），4700（IP30）
|
|
4
|
主母线短时（1s）耐受电流（有效值）
|
kA
|
100
|
|
5
|
主母线短时峰值电流（最大值）
|
kA
|
250
|
|
6
|
配电母线(垂直母线)最大工作电流
|
A
|
1000
|
|
7
|
配电母线(垂直母线)短时峰值电流（最大值）
|
kA
|
标准型 90，加强型 130
|
|
8
|
防护等级
|
|
IP30，IP40
|
4.开关柜类型
动力配电中心柜（PC）
采用ME、F、M、AH系列等断路器
电动机控制中心柜（MCC）
由大小抽屉组装而成，各回路主开关采用高分断塑壳断路器或旋转式带熔断器的负荷开关。
功率因数自动补偿柜
5.柜体结构
开关柜柜体基本结构是由c型型材装配组成。c型型材是以E=25mm为模数安装孔的钢板弯制而成。全部柜架及内层隔板都作镀锌钝化处理，四周门板、侧板则作喷塑涂覆。
柜体基本尺寸如表1、表2所示：
表1：动力配电中心（PC）柜
|
高
mm
|
宽
mm
|
深
|
备 注
|
||
|
Tmm
|
T1mm
|
T2mm
|
|||
|
2200
|
400
|
1000
|
800
|
200
|
主母线转接
|
|
2200
|
400
|
1000
|
800
|
200
|
F1s-1250-2000 ME630-1605
|
|
2200
|
600
|
1000
|
800
|
200
|
F2s-2500
|
|
2200
|
800
|
1000
|
800
|
200
|
F4s-3200 ME2000-2505
|
|
2200
|
1000
|
1000
|
800
|
200
|
F5s-4000 ME3205
|
|
2200
|
1200
|
1000
|
800
|
200
|
ME4005
|
表2：电动机控制中心（MCC）柜
|
高
|
宽
|
深
|
备注
|
||||
|
Hmm
|
Bmm
|
B1mm
|
B2mm
|
Tmm
|
T1mm
|
T2mm
|
|
|
2200
|
1000
|
600
|
400
|
600
|
400
|
200
|
单面操作
|
|
2200
|
1000
|
600
|
400
|
1000
|
400
|
200
|
双面操作
|
6.柜体的分区设计
动力配电中心（PC）
PC柜内划分成四个隔室：
水平母线隔室：在柜的后部；
功能单元隔室：在柜前上部或柜前左边；
电缆隔室：在柜前下部或柜前右边；
控制回路隔室：左柜前上部
分隔措施：
水平母线隔室与功能单元隔室、电缆隔室之间用钢板分隔。
控制回路隔室与功能单元隔室之间用阻燃型聚苯醚塑料罩壳分隔。
左边的功能单元隔室与右边的电缆隔室之间用钢板分隔。
主电路与辅助电路之间设计成分隔结构，仪表、信号灯和按扭等组成的辅助电路单元，均安装于塑料仪表板上。
抽出式电动机控制中心和小电流的动力配电中心（MCC）
抽出式MCC柜内分成三个隔室，即柜后部的水平母线隔室，柜前部左边的功能单元隔室，柜前部右边的电缆隔室。水平母线隔室与功能单元隔室之间用阻燃型发泡塑料号成的功能板分隔，电缆隔室与水平母线隔室、功能单元隔室之间用钢板分隔。
MCC（电动机控制中心）的抽屉分为以下5种：
8E/4：高200×宽150×深400mm
8E/2：高200×宽300×深400mm
8E： 高200×宽600×深400mm
16E： 高400×宽600×深400mm
24E： 高600×宽600×深400mm
图1 柜体示意图
7．母线系统
开关柜可配置二组主母线，安装在开关柜的后部母线室。二组母线可分别安装在柜后上部或下部。根据进线需要，上下二组母线可分别采用不同或相同截面的材料。二者即可单独供电，也可并联供电，也可用作后备电源。
配电母线（垂直母线）组装在阻燃型塑料功能板中，即可防止电弧引起的放电，又能防止人体接触，通过特殊联接件与主母线联接。
柜内设有独立的PE接地系统和N中性导体，二者贯穿整个装置，安装在柜前底部及右侧，各回路接地或接零都可就近联接。框架结构件全部采用自攻螺钉联接，具有较高的接地可靠性。
中性母线和中性保护母线平行地安装在功能单元隔室的下部和垂直安装在电缆室中，N线与PE线之间如用绝缘子相隔，则N线与PE线分别使用，二者之间如用导体短接，即成PEN线。
8．保护接地系统
装置的保护电路由单独装设的并贯穿于整个排列长度的PE线（或PEN线）和可导电的结构件二部分组成。
装置中金属结构件，除外表的门和封板外，其余都经过镀锌处理，在结构件的连接处，都经过精心设计，使其能通过一定的短路电流。
9．辅助电路电缆槽
在功能单元隔室的顶部装有辅助电路电缆槽，槽内可安放柜间连接线和公用电源线。
10．抽屉类型
有五种标准尺寸，都是以8E（200mm）高度为基准：
8E/4：在8E高度空间组装4个抽屉单元。
8E/2：在8E高度空间组装2个抽屉单元。
8E： 在8E高度空间组装1个抽屉单元。
16E： 在16E（400mm）高度空间组装1个抽屉单元。
24E： 在24E（600mm）高度空间组装1个抽屉单元。
五种抽屉单元可在一个柜体中作单一组装，也可作混合组装，一个体中作单一组装最多容纳抽屉单元数见表。
|
抽屉形式
|
8E/4
|
8E/2
|
8E
|
16E
|
24E
|
|
最多容纳单元数
|
36
|
18
|
9
|
4
|
3
|
11．抽屉的电气和机械联锁
抽屉单元有可靠的机械联锁装置，通过操作手柄控制，具有明显的准确、合闸、试验、抽出和隔离位置。
为加强安全防范，操作手柄定位后可加上挂锁，最多可加三把锁。
12．一次方案的排列组合
功能单元隔室的总高度为72E。
在同一台装置中，功能单元的一般排列规律是，小功能单元在上，大功能单元在下。
8E/4抽屉为4个组成一个8E安装单元，8E/2抽屉为2个组成一个8E安装单元，或2个8E/4抽屉和1个8E/2抽屉组成一个8E安装单元。
方案中所画的电流互感器为本方案中最多安装数量（方案01-19，21-39中，可增加一只电流互感器，用于无功功率补偿回路）在实际使用中，可按系统需要而减少或不装。
装置的深度有600mm（MCC单面操作柜）和1000mm（PC和MCC双面操作柜）二种，推荐PC和MCC分开排列使用。当使用分断式功能板时，可允许PC和MCC混合装配在同一台柜中。
当PC与MCC二种装置相邻排列时，则：
将单面操作的MCC加深到1000mm。如下图例2所示。
当MCC双面柜（或600深度的MCC单面柜）与PC柜相邻排列时，在二柜之间必须加转接柜（其宽度为400mm）如下图例1所示
