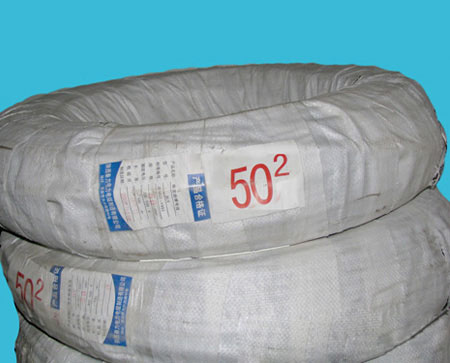

铜(铝)护套线_陕西电线电缆_陕西德勒电气

   点击查看详细信息...
产品编号:
3811331416
产品名称:
铜(铝)护套线_陕西电线电缆
产品认证:
 ccc
产品备注:
电缆 铜(铝)护套线
产品类别:
电线类

   产品说明

陕西电线电缆护套电缆
使用范围:本产品适用于固定敷设在额定电压(UO/U)为0.6/1KV、3.6/1KV及一下的电路中供输配电能之用。

一、产品执行标准:GB/T12706-2002
额定电压1KV(Um=1.2KV)到35KV(Um=40.5KV)挤包绝缘电力电缆及固件IEC60502-1997
额定电压1-30KV挤包绝缘电力电缆及附件

二、使用特性
工作温度
导体最高额定工作温度70℃
    导体短路温度:
        最高温度不得超过160℃,最长时间不超过5s
        电缆安装时的最小弯曲半径:
表1
项      目
单芯电缆
三芯电缆
安装时的最小弯曲半径
无铠装
有铠装
无铠装
有铠装
靠近连接盒和终端电缆的最小弯曲半径
(但弯曲要小心控制,如采用成型导板)
20D
15D
15D
12D

15D
12D
12D
10D
注:D为电缆外径
安装敷设温度:
  电缆安装敷设温度不低于0℃
计算电缆载流量采用的敷设方式和基准参数:
   空气中敷设:环境温度40℃
   土壤中敷设:环境温度25℃
   土壤热阻力系数为1.0℃·m/W
电缆敷设排列方式:
 单芯电缆排列方式为扁平形(相邻间距等于电缆外径);
多芯电缆为单根敷设
三、型号,名称及用途
表2

型号
名称
适用范围
铜芯
铝芯
VV
VLV
铜芯或铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
适用于室内外敷设,可经受一定的敷设牵引,但不能承受机械外力作用的场合。单芯电缆不允许敷设在磁性管道中。
VV22
VLV22
铜芯或铝芯聚氯乙烯绝缘钢带聚氯乙烯护套电力电缆
铜芯或铝芯聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆
适用于地埋敷设,能承受机械外力作用,但不能承受大的外力。
VV32
VV42
VLV32
VLV42
铜芯或铝芯聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆
适用于高落差地区,能承受机械外力和相当的外力。
注:单芯钢带铠装电缆只允许用于直流供电系统;若用于交流线路,可采用铝线等铠装形式。
四、生产范围
根据用户要求可以生产阻燃型、耐火型、低烟低囱和低烟无囱型塑料绝缘电力电缆。
阻燃型塑料绝缘电力电缆按成束燃烧类别,分别用派生号-ZRA、-ZRB、-ZR表示。如用户不注明燃烧类别或用-ZRC表示,一律按成束燃烧C类执行。  例:VV32-ZR-0.6/1    3×150
耐火型塑料绝缘电力电缆,型号表示加派生代号NH。      例:VV22-NH-0.6/1    3×120
低烟低囱型塑料绝缘电力电缆,型号表示加派生代号DYDL。例:VV22-DYDL-0.6/1  3×120
低烟无囱型塑料绝缘电力电缆,型号表示加派生代号DYWL。例:VV22-DYWL-0.6/1  3×95
 另:根据用户要求可生产以上各种聚乙烯护套及粗钢丝铠装电缆。

   本公司现有生产和检测设备200多套,生产电线电缆30多个品种,1000多种规格,主要产品有架空绝缘电缆,电力电缆、地埋电缆、低压交联、低烟无卤电 缆、BV铜塑线、BLV铝芯电线、BVR铜软电线、BLX铝皮线、BX铜皮线、BXR铜皮软电线,LJ铝绞线和LGJ钢芯铝绞线等。
