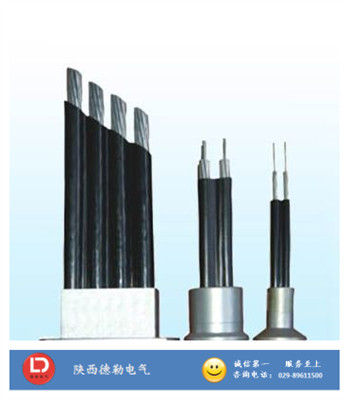

JKLYJS 铝芯交联聚乙烯绝缘架空集束导线|陕西电线电缆厂|西安电线电缆厂
品 牌:
型 号:JKLYJ
额定电压:0.6/1KV
一、JKLYJ架空线路安全技术措施:
1.架空线必须采用绝缘导线。
2.架空线必须架设在专用电杆上,严禁架设在树木、脚手架及其他设施上。
3.架空线导线截面的选择应符合下列要求。
1)导线中的计算负荷电流不大于其长期连续负荷允许载流量;
2)线路末端电压偏移不大于其额定电压的5%;
3)三相四线制线路的N线和PE线截面不小于相线截面的50%,单相线路的零线截面与相线截面相同;
4)按机械强度要求,绝缘铜线截面不小于10一,绝缘铝线截面不小于16;
5)在跨越铁路、公路、河流、电力线路档距内,绝缘铜线截面不小于16一,绝缘铝线截面不小于25m】。
4.架空线在一个档距内,每层导线的接头数不得超过该层导线条数的50%,且一条导线应只有一个接头。在跨越铁路、公路、河流、电力线路档距内,架空线不得有接头。
5.架空线路相序排列应符合下列规定:
1)动力、照明线在同一横担上架设时,导线相序排列是:面向负荷从左侧起依次为L1、N、L2、L3、PE。
2)动力、照明线在二层横担上分别架设时,导线相序排列是:上层横担面向负荷从左侧起依次为L1、L2、L3;下层横担面向负荷从左侧起依次为L1(L2、L3)、N、PE。
6.架空线路的档距不得大于35m。
7.架空线路的线间距不得小于O.3m,靠近电杆的两导线的间距不得小于O.5m。
8.架空线路横担间的最小垂直距离不得小于表16—9所列数值;横担宜采用角钢或方木,低压铁横担角钢应按表16—10选用,方木横担截面应按80nⅡn×80mm选用;横担长度应按表1 6—11选用。
9.架空线路与邻近线路或固定物的距离应符合表1 6—12的规定。
表16—9横担间的最小垂直距离(单位:m)
排列方式 |
直线杆 |
分支或转角杆 |
高压与低压 |
1.2 |
1.0 |
低压与低压 |
0.6 |
0.3 |
