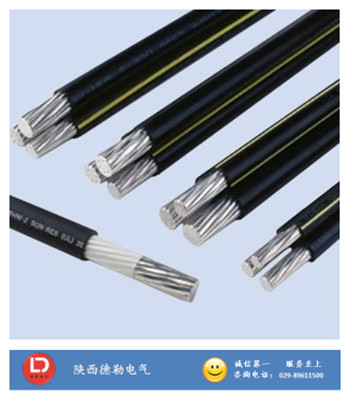

JKLYJS 铝芯交联聚乙烯绝缘架空集束导线|陕西电线电缆厂|西安电线电缆厂



                                                     JKLYJS 铝芯交联聚乙烯绝缘架空集束导线|陕西电线电缆厂|西安电线电缆厂

一、JKLYJ-架空绝缘导线技术标准:

1.架空绝缘配电线路、变压器台、开关设备和接户线设计的技术规则。适用于新建和改建的额定电压为6~10kV(中压)和额定电压为1kV及以下(低压)架空绝缘配电线路工程设计。

2.引用标准:

下列标准包含的条文,通过在本标准中的引用而构成为本标准的条文。在标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨、使用下列标准最新版本的可能性。

3.技术条件:

GB12527—9-额定电压1kV及以下架空绝缘电缆;

GB14049—92 额定电压10kV、35kV架空绝缘电缆;

DL/T464.1~5—92  额定电压1kV及以下架空绝缘电线金具和绝缘部件;

SDJ3—87  架空送电线路设计技术规程;

SDJ206—87  架空配电线路设计技术规程;

二、JKLYJ-架空绝缘导线设计方法:

架空绝缘配电线路的设计应与城市的总体规划相协调。如无地区配网规划,导体截面宜按20a用电负荷发展规划确定。

下列地区在无条件采用电缆线路供电时应采用架空绝缘配电线路:

1.架空线与建筑物的距离不能满足SDJ206要求的地区;

2.高层建筑群地区;

3.人口密集,繁华街道区;

4.绿化地区及林带;

5.污秽严重地区。

6.低压配电系统宜采用架空绝缘配电线路。

三、JKLYJ-架空绝缘导线载流量计算方法:

二点五下乘以九,往上减一顺号走。

说明:

(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出,而是“截面乘上一定的倍数”来表示,通过心算而得。由表5 3可以看出:倍数随截面的增大而减小。

“条件有变加折算,高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量,可按25mm2铝线计算。“三十五乘三点五,双双成组减点五”,说的是35mm”的导线载流量为截面数的3.5倍,即35×3.5=122.5(A)。从50mm’及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0.5。即50、70mm’导线的载流量为截面数的3倍;95、120mm”导线载流量是其截面积数的2.5倍,依次类推。“二点五下乘以九,往上减一顺号走”说的是2.5mm’及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍。如2.5mm’导线,载流量为2.5×9=22.5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l,即4×8、6×7、10×6、16×5、25×4。穿管根数二三四,八七六折满载流。 条件有变加折算,高温九折铜升级。三十五乘三点五,双双成组减点五。
